Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
Detalhes do produto
Lugar de origem: China
Marca: HNEENERGY
Certificação: ASME, ANSI, DIN, JIS,ISO etc.
Número do modelo: pele de silicone não metálica
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Detalhes da embalagem: caixa de madeira ou palete ou conforme exigência dos clientes
Tempo de entrega: 7-30 dias
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 30000 partes pelo mês
Suporte personalizado: |
OEM, ODM |
Materiais: |
aço, pele de silicone |
Tamanho: |
DN200-6000 ((mm) |
Temperatura de funcionamento: |
-20~1200°C |
Resistência à colisão: |
2.4 ((MPa) |
Suporte personalizado: |
OEM, ODM |
Materiais: |
aço, pele de silicone |
Tamanho: |
DN200-6000 ((mm) |
Temperatura de funcionamento: |
-20~1200°C |
Resistência à colisão: |
2.4 ((MPa) |
1. Junções de expansão (compensadores)
As articulações de expansão são comumente referidas como compensadores. Consistem em um ou mais foles (um componente elástico) como o corpo de trabalho principal, bem como conectores em ambas as extremidades, suportes, flanges,condutas, e outros acessórios.As juntas de expansão são estruturas flexíveis instaladas em conchas de recipientes ou tubulações para compensar tensões adicionais causadas por diferenças de temperatura e vibrações mecânicasUtilizando a expansão e contração efetivas dos fuzis, compensam as alterações dimensionais em tubulações, condutos, vasos e assim por diante.que são causados pela expansão e contração térmicas, ou compensar os deslocamentos axiais, laterais e angulares de tubulações, condutas, recipientes, etc. Eles também podem ser usados para redução de ruído e vibração e sistemas de abastecimento de aquecimento.A fim de evitar a deformação ou lesão das condutas de aquecimento causadas pela expansão térmica ou pela tensão de temperatura quando as condutas de aquecimento são aquecidas, os compensadores devem ser instalados nas condutas para compensar a expansão térmica das condutas,reduzindo assim a tensão nas paredes da tubulação e as forças exercidas sobre as válvulas ou estruturas de suporte.
Como as juntas de expansão são componentes elásticos compensadores capazes de expansão e contração livres, têm as vantagens de funcionamento fiável, bom desempenho e estrutura compacta, entre outros.Por conseguinte, são amplamente utilizados em departamentos como engenharia químicaExistem várias formas de juntas de expansão utilizadas em embarcações, sendo a mais utilizada a da forma de bolha, a da forma de U.seguido de juntas de forma Ω e de forma CNo que respeita às juntas de expansão utilizadas em tubulações, são classificadas de acordo com a compensação estrutural em juntas de expansão universal, juntas de expansão de pressão equilibrada, juntas de expansão articuladas,e articulação de expansão do cardápio.
| Artigo principal | Classificação | Descrição |
|
Junção de expansão metálica |
Artigo de expansão do cotovelo |
Dobrar o tubo em forma de U ou outra forma, também conhecido como curvas de tensão, é um tipo de articulação de expansão que utiliza a capacidade de deformação elástica da forma para compensar.As suas vantagens são a boa força, longa vida útil e produção no local. As desvantagens são o consumo de espaço, o elevado consumo de aço e a elevada resistência ao atrito.Este tipo de junta de expansão é amplamente utilizado em vários tubos de vapor e tubos longos. |
|
Articulação de expansão de Bellows
|
Uma junta de expansão de fuligem, feita de fuligem de metal, exibe capacidades de expansão e contração ao longo da direção axial do gasoduto, juntamente com um pequeno grau de flexão.As barras ou anéis de protecção em ambas as extremidades impedem o excesso do montante de compensação admissívelExistem também juntas de expansão angulares e laterais para compensar as deformações rotacionais e laterais da tubulação.Estas articulações economizam espaço, economia de material, padronização e benefícios de produção em massa, mas têm uma vida útil relativamente curta.O âmbito de aplicação das juntas de expansão de fole está a expandir-se devido aos avanços na tecnologia de produção de foleAgora, eles podem ser empregados em sistemas de tubulação com uma pressão máxima de 6,0 MPa. |
|
|
Articulação de expansão de tipo deslizante |
A articulação de expansão de tipo deslizante possui mangas internas e externas que permitem o movimento axial, selada com uma caixa de recheio. |
|
|
Junções de expansão não metálicas |
Junção de expansão de borracha |
Composto por materiais compostos de borracha e fibra de borracha, flanges de aço, mangas e materiais de isolamento, é usado principalmente para conexões flexíveis entre vários ventiladores e dutos.As suas funções incluem a absorção de choques, redução de ruído, vedação, resistência média, fácil deslocamento e instalação.Eliminação de fumaça e poeira no domínio da protecção do ambiente. |
|
Articulação de expansão do tecido |
A articulação de expansão do tecido, construída principalmente de tecido de fibra, borracha e outros materiais resistentes ao calor, compensa efetivamente as vibrações e deformações nos ventiladores e dutos.As suas capacidades estendem-se a axial, compensação lateral e angular, oferecendo benefícios como a operação sem empuxo, a concepção simplificada do suporte, a resistência à corrosão e ao calor, a redução do ruído e das vibrações.É ideal para utilização em tubos de explosão quente e tubulações de fumaça e poeira em centrais elétricasO tecido de fibra e o algodão de isolamento no compensador não metálico contribuem ainda mais para a absorção sonora e o isolamento das vibrações, reduzindo significativamente o ruído e as vibrações nas caldeiras,VentiladoresEste projeto possui uma estrutura simples, leve e fácil de manter. |
Aço inoxidável super austenítico: 254SMO, 904L, AL6XN
- Estas ligas apresentam uma elevada resistência à corrosão, em especial em ambientes adversos que contenham íons cloreto.São frequentemente utilizados em aplicações que exigem excelente resistência à corrosão e alta resistência.
Aço inoxidável duplex: 2205 aço de dupla fase (S31803)
- Os aços inoxidáveis duplex oferecem uma combinação de elevada resistência e excelente resistência à corrosão.São comumente utilizados em aplicações que exigem resistência à corrosão por esforço, fissuração e corrosão por fossa..
Aço ligado à base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- Os aços ligados à base de níquel apresentam uma resistência excepcional a altas temperaturas e resistência à corrosão.e turbinas a gás.
Liga Hastelloy: C-276/C-22/X, MONEL400/K500
- As ligas Hastelloy apresentam uma resistência excepcional a uma ampla gama de ambientes corrosivos, incluindo ácidos oxidantes e redutores, e ambientes gasosos de alta temperatura.As ligas MONEL oferecem uma excelente resistência à corrosão e erosão em ambientes marinhos e químicos.
Níquel puro: N4, N6 (Ni200, Ni201)
- O níquel puro apresenta uma elevada resistência à corrosão e à oxidação a temperaturas elevadas.
Placa de titânio para estampagem: GR1, GR2, TA1, TA2
- As chapas de titânio são conhecidas pela sua elevada relação resistência/peso, excelente resistência à corrosão e biocompatibilidade.e aplicações médicas.
Aço inoxidável austenítico: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Os aços inoxidáveis austeníticos são não magnéticos e oferecem excelente resistência à corrosão, boa formabilidade e soldabilidade.processamento químico, e dispositivos médicos.
2. Junções de expansão não metálicas
Os compensadores não metálicos podem ser divididos nos seguintes tipos: juntas de expansão não metálicas cilíndricas retas, juntas de expansão não metálicas compostas, juntas de expansão não metálicas angulares,e juntas de expansão quadradas não metálicas.
Os compensadores retangulares não metálicos são utilizados principalmente nos dutos de combustão das centrais elétricas para absorver o deslocamento térmico e/ou a absorção de choques.Os tipos de ligação para compensadores retangulares não metálicos incluem ligação de flange e ligação de bocal..
|
Comprimento do segmento compensador ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Volume da compensação (nm)
|
Deslocamento axial (x/m) |
- Trinta | - 50 | - 75 | - 85 | - 105 | - 125 | - 130 | - 140 | -165 | -175 | -195 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | + 50 | +55 | +58 | +62 | +66 | + 70 | +74 | + 80 | ||
|
Deslocamento lateral (y/m) |
± 10 | ± 15 | ± 25 | ± 30 | ± 45 | ± 50 | ± 60 | ± 68 | ± 7o | ±73 | ± 75 | ± 80 | ± 85 | ± 90 | |
|
Temperatura de funcionamento (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
Pressão de trabalho P ((Kpa) |
±10~±300, se o utilizador o exigir, a pressão para além do intervalo, pode ser concebida separadamente. |
||||||||||||||
|
Taxa de fluxo |
a ̇ b | v=8 ¢15 | |||||||||||||
| c ∆ d | v=8 ¢20 | ||||||||||||||
Tubo de escape da turbina a gás
Sistema de dessulfuração
Tubos de combustão e sistemas de escape de várias indústrias
Caldeiras a carvão, caldeiras circulantes de cama sulfurizada
Tubos de combustão de caldeiras de calor residual

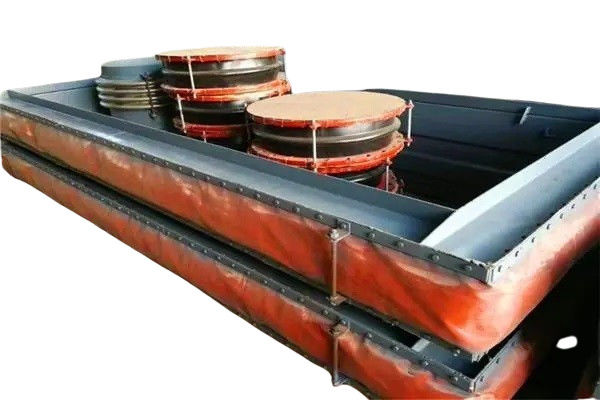

3. Compensador redondo/junta de expansão não metálica
Compensadores/junções de expansão circulares não metálicas oferecem várias vantagens fundamentais:
1. Compensação de expansão térmica: Eles podem compensar em várias direções, proporcionando flexibilidade superior em comparação com compensadores metálicos, que normalmente oferecem compensação de um único eixo.
2Compensação de erros de alinhamento: os compensadores de fibra eliminam efetivamente os problemas de desalinhamento resultantes de erros do sistema durante as conexões de tubulação.
3- Redução de ruído e isolamento de vibrações:As propriedades inerentes de absorção sonora e isolamento de vibrações do tecido de fibra e do algodão isolante reduzem o ruído e a vibração em sistemas como caldeiras e ventiladores.
4Sem empuxo inverso: com o tecido de fibra como material principal, não há transmissão de força, simplificando o projeto e evitando a necessidade de grandes suportes, economizando materiais e mão-de-obra.
5Resistência a altas temperaturas e à corrosão: materiais fluoroplásticos e silicone selecionados oferecem excelente resistência a altas temperaturas e corrosão.
6- Desempenho de vedação confiável: os compensadores de fibra garantem uma operação livre de fugas com um sistema completo de produção e montagem.
7. Estrutura leve, simples, fácil instalação e manutenção: A sua estrutura leve e simples torna-os convenientes de instalar e manter.
8• Eficiência dos custos: são vendidos a um preço de 1/2 a 1/5 dos compensadores metálicos importados, oferecendo bons efeitos de amortecimento e uma longa vida útil.As grandes flanges sem juntas reduzem os custos e permitem a instalação direta.
