Destacar:
articulação de expansão não metálica de pele de silicone
, dn200-6000 compensadores de tecidos
, dn200-6000 juntas de expansão não metálicas
1. articulações de expansão
As juntas de expansão, também conhecidas como compensadores, possuem um design flexível que inclui um ou mais fuzis (componentes elásticos), conectores, suportes, flanges, condutos e outros acessórios.Instalados em conchas de recipientes ou tubulações, estas estruturas visam aliviar as tensões adicionais resultantes de variações de temperatura e vibrações mecânicas.compensam as alterações de dimensão das condutasAlém disso, eles se ajustam para deslocamentos axiais, laterais e angulares,fornecendo uma solução para a redução do ruído e das vibrações nos sistemas de abastecimento de aquecimento.
Para evitar que as condutas de aquecimento se deformem ou danifiquem devido à expansão térmica e ao esforço de temperatura, são essenciais compensadores.Minimizam o esforço nas paredes das condutas e reduzem as forças que agem sobre as válvulas ou estruturas de suporte.
Devido à sua natureza elástica e capacidade de expandir e contrair livremente, as juntas de expansão oferecem operação confiável, excelente desempenho e uma estrutura compacta.São amplamente utilizadas em várias indústrias.A articulação de expansão em forma de U é a articulação de expansão de recipiente mais comumente usada, seguida de articulações em forma de Ω e C.As articulações de expansão dos gasodutos são classificadas com base na compensação estrutural, tais como articulações de expansão universais, de pressão equilibrada, articulações de dobradiças e gimbal.
| Artigo principal |
Classificação |
Descrição |
|
Junção de expansão metálica
|
Artigo de expansão do cotovelo
|
Cores de tensão, em que os tubos são em forma de U ou outras configurações,função como um tipo de articulação de expansão que aproveita as propriedades de deformação elástica da forma para compensar as mudanças dimensionaisOs seus benefícios consistem na sua excelente resistência, na sua longa vida útil e na sua capacidade de produção no local.e possuem maior resistência ao atritoApesar destas desvantagens, as curvas de tensão são amplamente utilizadas em vários tubos de vapor e sistemas de tubulações longas.
|
|
Articulação de expansão de Bellows
|
Uma junta de expansão de fuligem, fabricada a partir de fuligens metálicas, oferece expansão e contração axial ao longo do gasoduto, bem como capacidades de dobra limitadas.Para evitar o excesso do limite de compensação admissívelPara o efeito, são instaladas barras ou anéis de protecção em ambas as extremidades dos fuzis, enquanto os suportes de guia são instalados nas extremidades dos tubos ligados.estão disponíveis juntas de expansão angular e lateral para compensar as deformações de rotação e laterais nas condutas.
Os benefícios destas juntas de expansão incluem eficiência de espaço, conservação de materiais, facilidade de padronização e capacidade de produção em massa.Uma vida útil relativamente mais curta é uma desvantagemNormalmente, as juntas de expansão de fuzis são utilizadas em tubulações curtas com baixas temperaturas e pressões.O âmbito de aplicação deste tipo de junta de expansão está a alargar-seAtualmente, as juntas de expansão de fole podem ser utilizadas em sistemas de tubulação com uma pressão máxima de 6,0 MPa.
|
|
Articulação de expansão de tipo deslizante
|
A articulação de expansão de tipo deslizante é um dispositivo versátil que utiliza mangas internas e externas capazes de movimento axial relativo para compensar a expansão térmica e a rotação axial em tubulações.O espaço entre as mangas é selado com caixa de recheio, assegurando que as duas extremidades dos tubos se movem no mesmo eixo durante o funcionamento.
Os principais componentes desta junção de expansão incluem mangas (tubos de núcleo), conchas e materiais de vedação.Oferecendo um pequeno volume com um grande montante de compensaçãoO manto interior desliza contra o manto exterior para compensar a expansão térmica, mantendo um sellamento dinâmico auto-selado de alto desempenho.
A vedação entre a casca e a manga interna emprega um novo material sintético que pode resistir a altas temperaturas, resistir à corrosão e ao envelhecimento.Este material tem uma faixa de temperatura de -40 a 150 graus CelsiusO fluido de condução pode atingir até 350 graus Celsius em condições especiais, o que garante não só o deslizamento axial, mas também evita a fuga do meio no interior do tubo.
Em geral, a junta de expansão de tipo deslizante fornece uma solução fiável e eficiente para compensar a expansão térmica e a rotação axial em tubulações,mantendo um selo seguro e prolongando a vida útil do sistema.
|
|
Junções de expansão não metálicas
|
Junção de expansão de borracha
|
Composto por materiais compostos de borracha e fibra de borracha, flanges de aço, mangas e materiais de isolamento, é usado principalmente para conexões flexíveis entre vários ventiladores e dutos.As suas funções incluem a absorção de choques, redução de ruído, vedação, resistência média, fácil deslocamento e instalação.Eliminação de fumaça e poeira no domínio da protecção do ambiente.
|
|
Articulação de expansão do tecido
|
A articulação de expansão de tecido é feita principalmente de tecido de fibra, borracha e outros materiais resistentes a altas temperaturas.As articulações de expansão de tecido podem compensar a expansão axial, produtos laterais e angulares, com características como a ausência de empuxo, a concepção simplificada do suporte, a resistência à corrosão, a resistência a altas temperaturas, a redução do ruído, a redução das vibrações e outros.É particularmente adequado para tubos de explosão quente e tubulação de fumaça e poeira de usinas de energiaO tecido de fibra do compensador não metálico e o próprio algodão isolante têm as funções de absorção sonora e isolamento das vibrações.Portanto, eles podem reduzir eficazmente o ruído e vibração da caldeiraSimples estrutura, peso leve e fácil manutenção.
|
Aço inoxidável super austenítico:254SMO,904L,AL6XN
Aço inoxidável duplex:2205 Aço de dupla fase(S31803)
Aço ligado à base de níquel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
A liga Hastelloy C-276/C-22/X,MONEL400/K500
Níquel puro:N4,N6 ((Ni200,Ni201)
Placas de titânio para estampagem:GR1,GR2,TA1,TA2
Aço inoxidável austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. Junções de expansão não metálicas
- Compensadores não metálicos/tipos de juntas de expansão
Os compensadores não metálicos podem ser divididos nos seguintes tipos: juntas de expansão não metálicas cilíndricas retas, juntas de expansão não metálicas compostas, juntas de expansão não metálicas angulares,e juntas de expansão quadradas não metálicas.

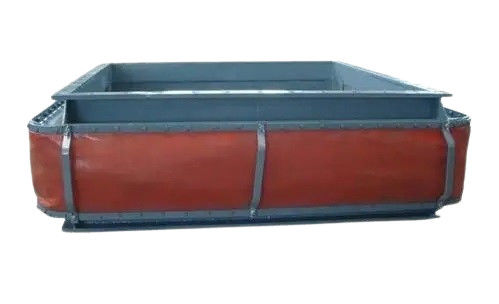

Os compensadores retangulares não metálicos são utilizados principalmente nos dutos de combustão das centrais elétricas para absorver o deslocamento térmico e/ou a absorção de choques.Os tipos de ligação para compensadores retangulares não metálicos incluem ligação de flange e ligação de bocal..
- Os tipos estruturais comuns de compensadores não metálicos (juntas de expansão não metálicas) incluem os seis seguintes:
- Parâmetros técnicos dos compensadores não metálicos (junções de expansão não metálicas):
|
Comprimento do segmento compensador ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume da compensação (nm)
|
Deslocamento axial (x/m)
|
- Trinta |
- 50 |
- 75 |
- 85 |
- 105 |
- 125 |
- 130 |
- 140 |
-165 |
-175 |
-195 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+ 50 |
+55 |
+58 |
+62 |
+66 |
+ 70 |
+74 |
+ 80 |
|
Deslocamento lateral (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
±73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Temperatura de funcionamento (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Pressão de trabalho P ((Kpa)
|
±10~±300, se o utilizador o exigir, a pressão para além do intervalo, pode ser concebida separadamente.
|
|
Taxa de fluxo
|
a ̇ b |
v=8 ¢15 |
| c ∆ d |
v=8 ¢20 |
- Intervalo de aplicaçãoCompensadores não metálicos (juntas de expansão não metálicas):
Tubo de escape da turbina a gás
Sistema de dessulfuração
Tubos de combustão e sistemas de escape de várias indústrias
Caldeiras a carvão, caldeiras circulantes de cama sulfurizada
Tubos de combustão de caldeiras de calor residual
3. Compensador redondo/junta de expansão não metálica
A articulação compensadora/de expansão circular não metálica tem as seguintes características principais:
Compensação de expansão térmica: pode compensar em várias direções, superando muito os compensadores metálicos que só podem fornecer compensação de um único eixo.
CompensaçãoErro de montagem: Devido aos inevitáveis erros do sistema durante as conexões de tubulação, os compensadores de fibra eliminam efetivamentedesalinhamento.
Redução do ruído eVibraçãoIsolamento: os tecidos de fibras e o algodão isolador possuem funções inerentes de absorção sonora e isolamento das vibrações, reduzindo eficazmente o ruído e as vibrações em sistemas como caldeiras e ventiladores.
Sem empuxo inverso: como o material principal é tecido de fibra, não há transmissão de força.e economiza materiais de massa e mão de obra.
Excelente resistência a altas temperaturas e à corrosão: os materiais fluoroplásticos e de silicone selecionados têm excelente resistência a altas temperaturas e à corrosão.
Bom desempenho de vedação: Com um sistema de produção e montagem relativamente completo, os compensadores de fibra garantem nenhum vazamento.
Leve, estrutura simples, instalação e manutenção convenientes.
Preço mais baixo em comparação com os compensadores metálicos, melhor qualidade do que os produtos importados: o preço é de 1/2 a 1/5 dos produtos importados, com bons efeitos de amortecimento.
Bom desempenho de vedação: utiliza grandes flanges sem juntas, reduzindo custos e garantindo a instalação direta.
Longa vida útil.
