Detalhes do produto
Lugar de origem: China
Marca: HNEENERGY
Certificação: ASME, ANSI, DIN, JIS,ISO etc.

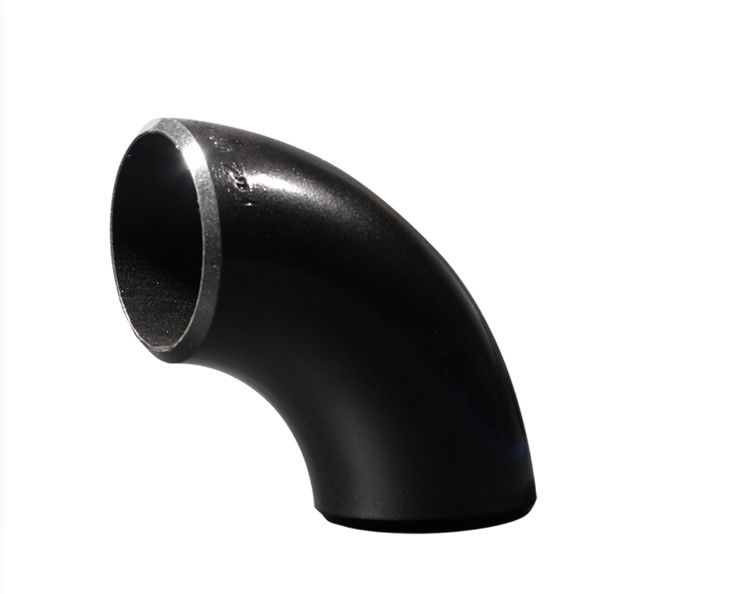

Número do modelo: 90° Cotovelo de aço carbono
Termos de pagamento e envio
Quantidade de ordem mínima: 10
Detalhes da embalagem: caixa de madeira ou palete ou conforme exigência dos clientes
Tempo de entrega: 7-30 dias
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 3000 toneladas por mês
Materiais: |
Aço carbono |
Ângulo: |
90 graus |
Espessura da parede: |
SCH5-STD-SCH XXS |
Tamanho: |
1/2'-48' ((Saldagem de traseira, sem costura) 16'~110' ((Saldagem) |
Materiais: |
Aço carbono |
Ângulo: |
90 graus |
Espessura da parede: |
SCH5-STD-SCH XXS |
Tamanho: |
1/2'-48' ((Saldagem de traseira, sem costura) 16'~110' ((Saldagem) |
|
Introdução ao produto
|
Materiais | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 etc. |
| Normas de fabrico |
A norma ASME/ANSI B16.9 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419, ISO 5251 |
|
| Espessura da parede | SCH5-STD-SCH XXS, etc. | |
| Diâmetro exterior |
1/2'-48' ((Butt soldagem, sem costura) 16'~110' (soldagem) |
ASME B16.9
| Tamanho nominal | Diâmetro externo em Bevel | Do centro ao fim | ||
| 90° Cotovelos | ||||
| DN | NPS | OD | A | |
| LR | SR | |||
| 15 20 25 |
1/2 3/4 1 |
21.3 26.7 33.4 |
38 38 38 |
25 |
| 32 40 50 |
11/4 O que fazer? 11/2 2 |
42.2 48.3 60.3 |
48 57 76 |
32 38 51 |
| 65 80 90 100 |
Dois e meio 3 3 e meio 4 |
73.0 88.9 101.6 114.3 |
95 114 133 152 |
64 76 89 102 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
190 229 305 |
127 152 203 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
381 457 533 |
254 305 356 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
610 686 762 |
406 457 508 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
838 914 991 |
559 610 660 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
1067 1143 1219 |
711 762 813 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
1295 1372 1448 |
864 914 965 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
1524 1600 1676 |
1016 1067 1118 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
1753 1829 1981 |
1168 1219 1321 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
2134 2286 2438 |
1422 1524 1626 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
2591 2743 2896 3048 |
1727 1829 1930 2032 |
|
Notas: Para além da norma ASME, também são aplicadas a norma europeia EN, a norma alemã DIN, a norma japonesa (JIS), etc.
|
||||
