Detalhes do produto
Lugar de origem: China
Marca: HNEENERGY
Certificação: ASME, ANSI, DIN, JIS,ISO etc.
Número do modelo: junção de expansão de borracha
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Detalhes da embalagem: caixa de madeira ou palete ou conforme exigência dos clientes
Tempo de entrega: 7-30 dias
Termos de pagamento: L/C, T/T, Western Union, MoneyGram, L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 30000 partes pelo mês
Temperatura: |
-200°C a 70°C |
A temperatura instantânea: |
pode atingir 115°C |
a temperatura de funcionamento: |
70°C a 115°C |
Diâmetro: |
acima de 200 |
Pressão de trabalho: |
superior a 1,5 MPa |
Temperatura: |
-200°C a 70°C |
A temperatura instantânea: |
pode atingir 115°C |
a temperatura de funcionamento: |
70°C a 115°C |
Diâmetro: |
acima de 200 |
Pressão de trabalho: |
superior a 1,5 MPa |

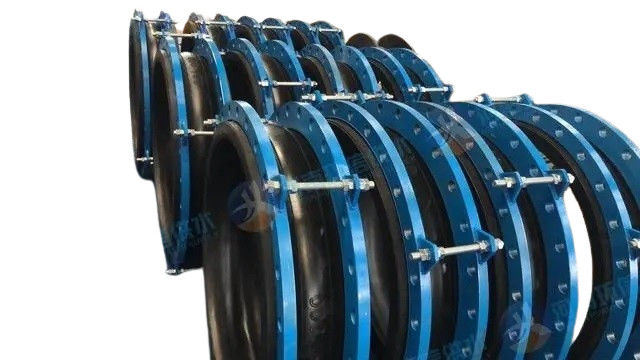

Acero inoxidável 304 Flange Single Ball Rubber Expansion Joint
1. Junções de expansão (compensadores)
As juntas de expansão, também conhecidas como compensadores, são componentes integrais que compreendem um ou mais fuzis, conectores, suportes, flanges e condutos.São instalados em estruturas flexíveis, tais como conchas de recipientes ou tubulações, para neutralizar tensões adicionais induzidas por flutuações de temperatura e vibrações mecânicas- através do aproveitamento da expansão e contracção dos fuzis, permitem acomodar as alterações de dimensão de tubulações, condutas, recipientes, etc., causadas por variações térmicas ou compensam as variações axiais, laterais, etc.,Além disso, servem para fins como a redução do ruído e das vibrações e para apoiar os sistemas de aquecimento.
Para evitar a deformação ou danos aos tubos de aquecimento devido à expansão térmica ou ao esforço de temperatura, os compensadores são cruciais para compensar a expansão térmica,para aliviar a tensão nas paredes das condutas e as forças sobre as válvulas ou estruturas de suporteConhecidas pelas suas propriedades elásticas que permitem a expansão e contração livres, as juntas de expansão oferecem fiabilidade, alto desempenho e compacidade.tornando-os predominantes na engenharia química, metalurgia, energia nuclear e campos semelhantes.
As juntas de expansão vêm em várias formas.Os sistemas de compensação estrutural são classificados como universais., pressão equilibrada, articulações de expansão de dobradiças e cardápios.
| Artigo principal | Classificação | Descrição |
| Junção de expansão metálica | Articulação do cotovelo | Dobrar o tubo em forma de U ou outra forma, também conhecido como curvas de tensão, é um tipo de articulação de expansão que utiliza a capacidade de deformação elástica da forma para compensar.As suas vantagens são a boa força, longa vida útil e produção no local. As desvantagens são o consumo de espaço, o elevado consumo de aço e a elevada resistência ao atrito.Este tipo de junta de expansão é amplamente utilizado em vários tubos de vapor e tubos longos. |
|
Articulação de expansão de Bellows
|
Uma junta de expansão de fole, fabricada a partir de foles metálicos, facilita a expansão e contração axial dentro de tubulações, permitindo uma ligeira flexão.As barras ou anéis de protecção são fixados em ambas as extremidades dos foles.Além disso, as juntas de expansão angular e lateral servem para retificar deformações rotacionais e laterais em tubulações. Essas juntas de expansão oferecem eficiência de espaço e material, além de padronização simplificada e produção em massa.Utilizado principalmente em tubulações curtas com condições de temperatura e pressão mais baixasOs avanços na tecnologia de produção de foles alargaram o seu âmbito de aplicação, podendo as juntas de expansão de foles suportar pressões de até 6,0 MPa em sistemas de tubulação. |
|
| Articulação de expansão de tipo deslizante | A articulação de expansão do tipo deslizante consiste em mangas internas e externas capazes de movimento axial relativo.manter as duas extremidades dos tubos a moverem-se no mesmo eixoO produto consiste principalmente em mangas (tubos de núcleo), conchas, materiais de vedação, etc. É utilizado para compensar a expansão axial e rotação axial por ângulo arbitrário de tubulações.Tem as características de um volume reduzido e um montante de compensação elevado.Ao deslizar a manga contra a manga exterior, ele pode compensar a expansão térmica.A mangueira interna da junta de expansão do tipo deslizante está ligada ao tubo e adota o princípio e a estrutura de vedação dinâmica auto-seladora de alto desempenhoPode deslizar-se livremente dentro da casca com a expansão e contração do gasoduto, e pode atender aos requisitos de vedação de qualquer gasoduto.Um tipo de vedação com novo material sintético é usado entre a concha e a manga interna, capaz de suportar altas temperaturas, possuir resistência à corrosão e resistência ao envelhecimento, com um intervalo de temperatura aplicável de -40 a 150 graus Celsius,e até 350 graus Celsius em circunstâncias especiaisNão só pode assegurar o deslizamento axial, mas também evitar a fuga do meio dentro do tubo. | |
| Junções de expansão não metálicas | Junção de expansão de borracha | Composto por materiais compostos de borracha e fibra de borracha, flanges de aço, mangas e materiais de isolamento, é usado principalmente para conexões flexíveis entre vários ventiladores e dutos.As suas funções incluem a absorção de choques, redução de ruído, vedação, resistência média, fácil deslocamento e instalação.Eliminação de fumaça e poeira no domínio da protecção do ambiente. |
| Articulação de expansão do tecido | A articulação de expansão de tecido é feita principalmente de tecido de fibra, borracha e outros materiais resistentes a altas temperaturas.As articulações de expansão de tecido podem compensar a expansão axial, produtos laterais e angulares, com características como a ausência de empuxo, a concepção simplificada do suporte, a resistência à corrosão, a resistência a altas temperaturas, a redução do ruído, a redução das vibrações e outros.É particularmente adequado para tubos de explosão quente e tubulação de fumaça e poeira de usinas de energiaO tecido de fibra do compensador não metálico e o próprio algodão isolante têm as funções de absorção sonora e isolamento das vibrações.Portanto, eles podem reduzir eficazmente o ruído e vibração da caldeiraSimples estrutura, peso leve e fácil manutenção. |
Aço inoxidável super austenítico:254SMO,904L,AL6XN
Aço inoxidável duplex:2205 Aço de dupla fase(S31803)
Aço ligado à base de níquel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
A liga Hastelloy C-276/C-22/X,MONEL400/K500
Níquel puro:N4,N6 ((Ni200,Ni201)
Placas de titânio para estampagem:GR1,GR2,TA1,TA2
Aço inoxidável austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
- Não.
2. Junções de expansão de borracha
As juntas de expansão de borracha normalmente apresentam elementos de compensação de forma de onda lisa, complementados por flanges de borracha em ambas as extremidades e flanges de metal.As flanges metálicas são comumente utilizadasA superfície do elemento de compensação é constituída por borracha, com uma camada interna composta por várias camadas de fibra reforçada ou de fita de aço entrelaçada com reforço de arame.Estas camadas reforçadas se estendem para as flanges de borracha em ambas as extremidades, com um robusto esqueleto de arame de aço alojado dentro das flanges.
As juntas de expansão de borracha oferecem capacidades substanciais de compensação de deslocamento, acomodando deslocamentos axiais, laterais e angulares.e certas propriedades resistentes à corrosãoCom atributos tais como resistência à alta pressão, elasticidade, grande capacidade de deslocamento, vibração eficaz e atenuação de ruído, e instalação simples,Eles encontram aplicação generalizada em todo o abastecimento de água e drenagem, HVAC, protecção contra incêndio, compressor, fabricação de papel, farmacêutico, marinho, bomba e ventilador sistemas de tubulação.
Instruções de selecção
As juntas de borracha são geralmente adequadas para temperaturas que variam de -20°C a 70°C, com a capacidade de suportar temperaturas instantâneas de até 115°C e operar numa faixa de 70°C a 115°C.Em cenários em que as juntas de borracha ligadas a flanges são submetidas a altas pressões e temperaturas de trabalho (com diâmetros superiores a 200 e temperaturas superiores a 70 °C), quando as pressões de funcionamento excedem 1,5 MPa), é aconselhável optar por juntas de borracha de flange equipadas com dispositivos limitantes.
Durante a instalação de juntas de borracha ligadas a flanges, certificar-se de que os parafusos que as ligam estão enrolados do interior das flanges para ambas as extremidades.com um comprimento de diâmetro não superior a 50 mm,Apertar os parafusos diagonalmente de forma gradual.
No caso de juntas de borracha ligadas através de giratórios de união, é imperativo não trocar os giratórios de união em ambas as extremidades durante a instalação para evitar vazamentos ou danos do produto.
As juntas de expansão de borracha possuem desempenho, confiabilidade e vida útil extremamente elevados, melhorando assim a segurança da fábrica e a integridade mecânica dos equipamentos.Por meio da inserção de produtos especialmente concebidos em sistemas rígidos de tubulação, as juntas de expansão de borracha podem: reduzir o deslocamento/melhorar a estabilidade térmica/liberar alterações térmicas, tensões de carga, flutuações de pressão da bomba,deformação do sistema causada pelo desgaste dos sedimentos/reduzir o ruído mecânico/compensar a centrifugagem/eliminar a eletrólise entre diferentes metais.
