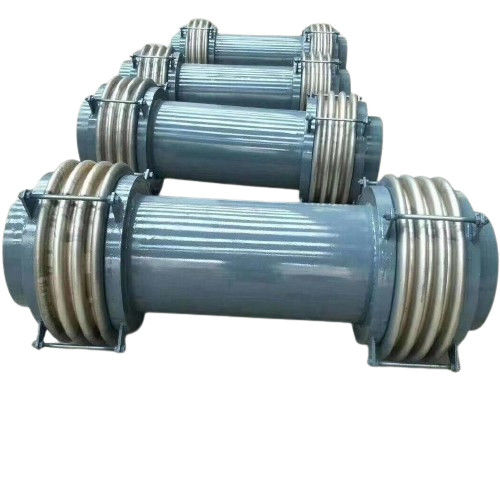

Em estoque fábrica de metal bellows articulação de expansão com extremidade flange

1. Junções de expansão (compensadores)

• Introdução

O que são articulações de expansão?

Muitas vezes conhecidas como compensadores, as juntas de expansão são componentes integrais projetados para manter a integridade e a operação contínua dos sistemas de tubulação em várias indústrias.Com uma combinação de um ou mais foles, elementos elásticos, juntamente com os acessórios essenciais como conectores, suportes e flanges, estas unidades são essenciais para gerir as tensões físicas exercidas sobre a infra-estrutura.Posicionados no interior das conchas dos recipientes ou das condutas, as juntas de expansão absorvem e ajustam adequadamente as variações dimensionais resultantes de alterações térmicas e vibrações externas, garantindo uma operação perfeita e a integridade da estrutura.

Utilidade e operação multifacetadas

A função principal das juntas de expansão é lidar com a expansão e contração dentro dos sistemas de tubulação causadas por flutuações de temperatura, evitando assim estresse indevido que poderia levar a danos.Estes dispositivos são adaptados para corrigir desvios axiais, laterais e angulares, salvaguardando o conjunto de possíveis desalinhamentos e falhas de tensão.As juntas de expansão são também cruciais para mitigar ruídos e vibrações, nomeadamente em sistemas como os de aquecimento onde as tensões induzidas pela temperatura são comuns.

Projetado para durabilidade e performance

Graças ao seu desenho resistente que permite a livre circulação, as juntas de expansão contribuem para a fiabilidade e eficiência dos sistemas em que são instaladas.Sua estrutura compacta não só reduz o espaço, mas também garante a longevidade e durabilidade necessárias em ambientes adversosIsto torna-os indispensáveis em domínios que exigem critérios operacionais rigorosos, tais como o processamento químico, a metalurgia e a energia nuclear.

Tipos e aplicações de juntas de expansão

As juntas de expansão variam significativamente em design, cada uma adaptada a necessidades e aplicações específicas:

• Artigos em forma de U: Usadas predominantemente em embarcações, estas juntas são favorecidas pela sua robustez e capacidade de acomodar movimentos estruturais substanciais.
• Junções de forma Ω e de forma C: Estas configurações oferecem diferentes níveis de flexibilidade e são escolhidas com base nas necessidades específicas de deslocamento do local de instalação.
• Junções específicas de tubulação: As articulações de tubulação são classificadas por seu mecanismo de compensação:
  • Articulações de expansão universal: Estes são versáteis e podem gerir uma combinação de movimentos axiais e laterais.
  • Pressão de articulações equilibradas: Projetado para absorver e redistribuir a pressão dentro do sistema de tubulação.
  • Articulações de expansão com dobradiças: concebido para movimentos angulares em torno de um plano, suportando flexibilidade direcional.
  • Articulações de expansão do cardápio: Permitir movimentos angulares em vários planos, proporcionando uma mobilidade abrangente.

Conclusão: O papel crítico das juntas de expansão

As juntas de expansão são mais do que simplesmente componentes; são salvaguardas fundamentais que garantem a continuidade operacional e a integridade estrutural em condições dinâmicas.Com a sua capacidade de compensar uma ampla gama de tensões mecânicas e térmicas, estas ferramentas são vitais para manter a robustez e a eficiência dos sistemas industriais modernos.Quer se trate das exigências elevadas da produção de energia, quer dos requisitos precisos do processamento químico, as articulações de expansão são indispensáveis para preservar a vida e a funcionalidade das infra-estruturas críticas.

• Classificação

• Materiais especiais

Aço inoxidável super austenítico:254SMO,904L,AL6XN

Aço inoxidável duplex:2205 Aço de dupla fase(S31803)

Aço ligado à base de níquel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750

A liga Hastelloy C-276/C-22/X,MONEL400/K500

Níquel puro:N4,N6 ((Ni200,Ni201)

Placas de titânio para estampagem:GR1,GR2,TA1,TA2

Aço inoxidável austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2. Ligações de expansão metálicas (compensadores)

• Artigo de expansão do cotovelo

• Juntura de expansão de Bellows ---- Juntura de expansão unida

• Articulação de expansão de Bellows ---- Ligação de articulação de expansão de Bellows

• Articulação de expansão de Bellows ---- Articulação de expansão de dobradiça universal

• Articulação de expansão de Bellows------- Articulações de expansão de Bellows equilibradas por pressão

• Articulação de expansão de Bellows ---- Articulação de expansão axial pressurizada externa

• Articulação de expansão de tipo deslizante
