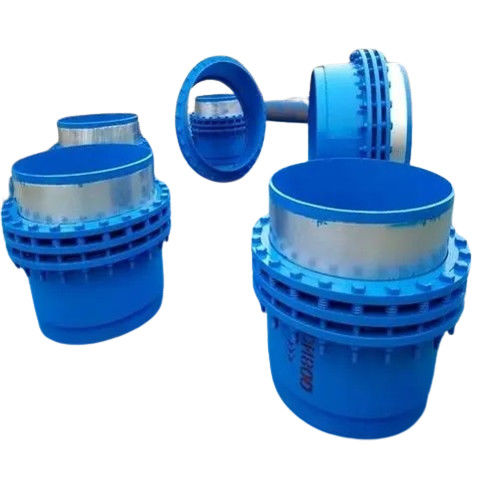

Compensadores 304 aço inoxidável Bellows Expansão Joint DN100 Com Conexão Flange

Junção de expansão metálica

Articulação do cotovelo

Dobrar o tubo em forma de U ou outra forma, também conhecido como curvas de tensão, é um tipo de articulação de expansão que utiliza a capacidade de deformação elástica da forma para compensar.As suas vantagens são a boa força, longa vida útil e produção no local. As desvantagens são o consumo de espaço, o elevado consumo de aço e a elevada resistência ao atrito.Este tipo de junta de expansão é amplamente utilizado em vários tubos de vapor e tubos longos.

Articulação de expansão de Bellows

Uma junta de expansão de fuligem é uma junta de expansão feita de fuligem de metal.A fim de evitar o excesso do montante da compensação admissível, são instaladas hastes ou anéis de proteção em ambas as extremidades dos fuzis, e os suportes de guia são instalados em ambas as extremidades das condutas ligadas.que podem ser utilizados para compensar deformações de rotação e deformações laterais de tubulaçõesAs vantagens dessas juntas de expansão são a poupança de espaço, a poupança de material, a fácil padronização e a produção em massa, mas a desvantagem é a vida útil relativamente curta.As juntas de expansão Bellows são geralmente usadas em tubulações curtas com baixa temperatura e pressãoCom a melhoria da tecnologia de produção de fuzis, o âmbito de aplicação deste tipo de junta de expansão está a expandir-se.As juntas de expansão de fuzis podem ser utilizadas em sistemas de tubulação com uma pressão máxima de 60,0 MPa.

Articulação de expansão de tipo deslizante

A articulação de expansão do tipo deslizante é constituída por mangas internas e externas capazes de um movimento axial relativo, seladas com uma caixa de recheio.de peso não superior a 20 g/m2Com o seu design compacto e grande capacidade de compensação, ele é adequado para água quente, vapor e óleo.A manga interna, ligado ao gasoduto, utiliza um projeto de vedação dinâmica de auto-selamento de alto desempenho.satisfazer os requisitos de vedaçãoUma nova vedação de material sintético entre a carcaça e a manga interna resiste a altas temperaturas, corrosão e envelhecimento, operando a partir de -40 a 150°C e até 350°C em condições especiais.Isto garante deslizamento axial, evitando a fuga de média.

Junções de expansão não metálicas

Junção de expansão de borracha

Composto por materiais compostos de borracha e fibra de borracha, flanges de aço, mangas e materiais de isolamento, é usado principalmente para conexões flexíveis entre vários ventiladores e dutos.As suas funções incluem a absorção de choques, redução de ruído, vedação, resistência média, fácil deslocamento e instalação.Eliminação de fumaça e poeira no domínio da protecção do ambiente.

Articulação de expansão do tecido

A articulação de expansão de tecido é feita principalmente de tecido de fibra, borracha e outros materiais resistentes a altas temperaturas.As articulações de expansão de tecido podem compensar a expansão axial, produtos laterais e angulares, com características como a ausência de empuxo, a concepção simplificada do suporte, a resistência à corrosão, a resistência a altas temperaturas, a redução do ruído, a redução das vibrações e outros.É particularmente adequado para tubos de explosão quente e tubulação de fumaça e poeira de usinas de energiaO tecido de fibra do compensador não metálico e o próprio algodão isolante têm as funções de absorção sonora e isolamento das vibrações.Portanto, eles podem reduzir eficazmente o ruído e vibração da caldeiraSimples estrutura, peso leve e fácil manutenção.
