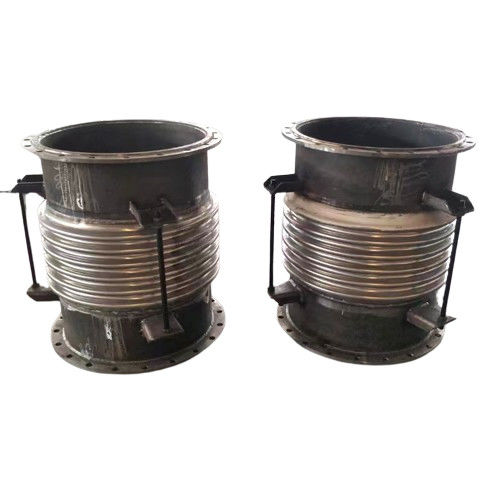

Expanso de articulações de balanço de pressão DN100 - DN3000 mm

Pressão equilibrada em balanço articulações de expansão

1Pressão do cotovelo equilibrada, articulação de expansão.

A articulação de expansão dos fuzis com equilíbrio de pressão do cotovelo consiste em duas partes:Secção frontal (final do canal) que contém dois foles de trabalho que podem absorver o deslocamento lateral gerado pela secção curva do tubo;Seção traseira ((final da balança): Há um fole de balança.

Este tipo de junta de expansão é tipicamente usado em bombas, compressores, turbinas de vapor e outros sistemas de tubulação sensíveis à carga.e proteger o equipamento para uma operação estávelÉ frequentemente instalado nas mudanças de direcção dos tubos (como em forma de L,Tubulações em forma de Z) ou em tubulações espaciais ligadas a equipamentos para compensar o deslocamento axial e lateral sem gerar um impulso de pressão interna no sistema de tubulaçõesÉ utilizado principalmente para absorver o deslocamento combinado axial e lateral e equilibrar o impulso de pressão dos foles, adequado para aplicações em que não é permitido um impulso significativo.

• Pressão de projecto: 0,1 - 0,25 MPa
• Temperatura de projeto: -25 - 450°C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100 - DN3000 mm (customizável para qualquer tamanho)
• A partir de 1 de janeiro de 2019, a Comissão deve apresentar ao Parlamento Europeu, ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento.

2Pressão de tubulação em linha

A junta de expansão de pressão equilibrada em linha consiste num fole de trabalho ou em dois foles de trabalho, num fole de trabalho equilibrado, em hastes de ligação de trabalho e noutros componentes estruturais ligados por um tubo intermediário.Este tipo de junta de expansão é usado principalmente para absorver o deslocamento combinado axial e lateral e equilibrar o impulso de pressão dos foles.em que o impulso de pressão é suportado pelos componentes estruturais do próprio fole, e o suporte fixo da tubulação considera apenas a força elástica dos fuzis e a resistência de atrito da tubulação.

• Pressão de projecto: 0,1 - 2,5 MPa
• Temperatura de projeto: -25 - 450°C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100 - DN3000 mm (customizável para qualquer tamanho)
