Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
Detalhes do produto
Lugar de origem: China
Marca: HNEENERGY
Certificação: ASME, ANSI, DIN, JIS,ISO etc.
Número do modelo: dn300 Junção de expansão
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Detalhes da embalagem: caixa de madeira ou palete ou conforme exigência dos clientes
Tempo de entrega: 7-30 dias
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 30000 partes pelo mês
Suporte personalizado: |
OEM, ODM |
Conexão: |
Flanco |
Materiais: |
Aço inoxidável |
Tamanho: |
DN300 classe 150 |
Suporte personalizado: |
OEM, ODM |
Conexão: |
Flanco |
Materiais: |
Aço inoxidável |
Tamanho: |
DN300 classe 150 |
1. Junções de expansão (compensadores)
As juntas de expansão, comumente conhecidas como compensadores, são compostas por um ou mais fuzis como o principal componente elástico, juntamente com conectores, suportes, flanges, condutores e acessórios adicionais.Instalados em conchas de recipientes ou tubulaçõesOs gases de efeito estufa são utilizados para compensar as tensões induzidas por variações de temperatura e vibrações mecânicas.Acomodam alterações dimensionais causadas por expansão e contração térmicas, bem como deslocamentos axiais, laterais e angulares de tubulações e recipientes.
Para evitar a deformação ou danos decorrentes da expansão térmica em tubulações de aquecimento, são instalados compensadores para absorver a expansão térmica,redução da tensão nas paredes das condutas e das forças exercidas sobre as válvulas ou estruturas de suporte.
Com vantagens como operação confiável, bom desempenho e estrutura compacta, as juntas de expansão encontram ampla aplicação em engenharia química, metalurgia, energia nuclear e outras indústrias.As juntas de expansão de recipientes geralmente incluem desenhos em forma de U, Ω e C, enquanto as juntas de expansão de tubulações são categorizadas com base na compensação estrutural como universais, equilibradas por pressão,com dobradiças, e articulações de expansão de cardápio.
| Artigo principal | Classificação | Descrição |
|
Junção de expansão metálica |
Articulação do cotovelo |
Dobrar o tubo em forma de U ou outra forma, também conhecido como curvas de tensão, é um tipo de articulação de expansão que utiliza a capacidade de deformação elástica da forma para compensar.As suas vantagens são a boa força, longa vida útil e produção no local. As desvantagens são o consumo de espaço, o elevado consumo de aço e a elevada resistência ao atrito.Este tipo de junta de expansão é amplamente utilizado em vários tubos de vapor e tubos longos. |
|

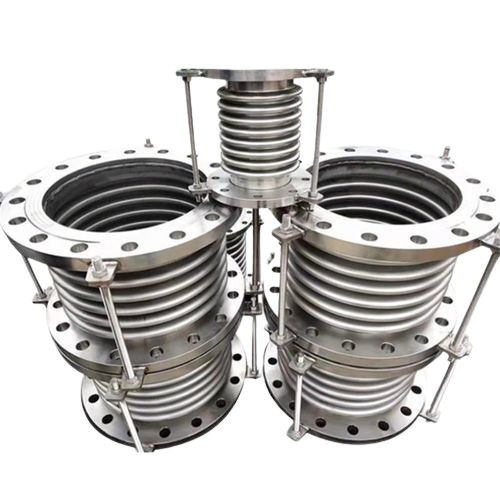

Articulação de expansão de Bellows
|
A junta de expansão do fuligem utiliza fuligens metálicas para permitir expansão/contração axial e ligeira curvatura nas tubulações.As articulações angulares e laterais lidam com deformações rotacionais e lateraisAs vantagens incluem economia de espaço, eficiência de material, padronização e produção em massa, mas com uma vida útil mais curta.Com o avanço da tecnologia, a sua gama de aplicações está a alargar-se, sendo agora adequado para sistemas até 6,0 MPa. |
|
|
Articulação de expansão de tipo deslizante |
A articulação de expansão do tipo deslizante possui mangas internas e externas que podem se mover axialmente em relação a uma outra, seladas com uma caixa de recheio.Ele compensa a expansão e rotação axial em tubulaçõesCompatível mas altamente compensatório, é adequado para água quente, vapor e graxa.deslizando livremente dentro da casca à medida que o gasoduto se expande ou contraiUm novo material de vedação sintético, resistente a altas temperaturas, corrosão e envelhecimento, garante um desempenho à prova de vazamentos,Temperaturas resistentes de -40 a 150 graus Celsius (ou até 350 graus em casos especiais)Esta articulação não só facilita o deslizamento axial, mas também impede a fuga do meio interno. |
|
|
Junções de expansão não metálicas |
Junção de expansão de borracha |
Composto por materiais compostos de borracha e fibra de borracha, flanges de aço, mangas e materiais de isolamento, é usado principalmente para conexões flexíveis entre vários ventiladores e dutos.As suas funções incluem a absorção de choques, redução de ruído, vedação, resistência média, fácil deslocamento e instalação.Eliminação de fumaça e poeira no domínio da protecção do ambiente. |
|
Articulação de expansão do tecido |
As juntas de expansão de tecido, feitas de fibra de tecido, borracha e outros materiais resistentes a altas temperaturas, compensam as vibrações e deformações nos ventiladores e canais.Eles podem acomodar axial, movimentos laterais e angulares, com características como empurrão zero, design de suporte simplificado, resistência à corrosão e ao calor, redução de ruído e vibração.Ideal para tubos de explosão quente e tubulações de fumaça/poeira em centrais elétricas, o tecido do compensador não metálico e o algodão de isolamento absorvem naturalmente o som e isolam as vibrações, reduzindo significativamente o ruído e as vibrações nas caldeiras, ventiladores e outros sistemas.A sua estrutura simples, design leve e facilidade de manutenção aumentam ainda mais o seu apelo. |
Aço inoxidável super austenítico:
254SMO: Para resistência extrema à corrosão em ambientes ricos em cloretos.
904L: Alta resistência à corrosão, especialmente em condições ácidas.
AL6XN: Ideal para aplicações em água do mar e outros ambientes com alto teor de cloreto.
Aço inoxidável duplex:
2205 (S31803): aço de dupla fase com excelente resistência à corrosão e resistência.
Aço ligado à base de níquel:
INCOLOY 800/800H/800HT/840/825: Utilizado em ambientes de alta temperatura devido à sua excelente resistência à oxidação e carburization.
INCONEL 600/601/690/625/X-750: ligas de níquel-cromo com excelente resistência à corrosão e elevada resistência.
Liga Hastelloy:
C-276/C-22/X: Ideal para processamento químico, controlo da poluição e indústrias de celulose e papel.
Monel ligas:
400/K500: ligas de níquel-cobre de alta resistência e resistência à corrosão.
Níquel puro:
N4, N6 (Ni200, Ni201): Utilizado em componentes eletrónicos, baterias e para resistência à corrosão.
Placas de titânio para estampação:
GR1, GR2, TA1, TA2: Placas de titânio leves e resistentes à corrosão adequadas para aplicações de estampagem.
Aço inoxidável austenítico:
SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti: Amplamente utilizado em várias indústrias devido à sua resistência à corrosão e boas propriedades mecânicas.
2. Ligações de expansão metálicas (compensadores)
