DN100~DN3000mm Juntas de expansão de balizas articulações de expansão de tubos de aço

1. articulações de expansão

Artigo de expansão de engate único

Composto por um único fole, um alfinete, placas de dobradiças, placas de elevação e outros componentes estruturais. Este tipo de articulação de expansão absorve o deslocamento angular através da mudança de ângulo.O impulso e a pressão da junta de expansão de fuzis de dobradiça única são suportados pela dobradiça, o que garante que a junção de expansão não pode absorver o movimento axial e protege os fuzis metálicos da torção.com capacidade de compensação proporcional à distância.

• Pressão de projecto: 0,1 a 2,5 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN3000mm [Poder ser personalizado para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019

2. articulação de expansão universal de dobradiça

Composto por dois foles ligados por um tubo intermediário, juntamente com um alfinete, placas de dobradiças, placas de elevação e outros componentes estruturais.Esta articulação de expansão absorve deslocamento lateral e angular dentro de um plano, resistindo ao impulso de pressão dos foles, para que a pressão não seja transmitida para pontos fixos e trilhos de guia no sistema de tubulações.A dobradiça garante que a articulação de expansão não pode absorver o movimento axial e é usado para proteger os foles de metal de torçãoNo projecto, a pressão absorvida pela dobradiça deve exceder a quantidade que pode absorver..

• Pressão de projecto: 0,1 a 2,5 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN3000mm [Poder ser personalizado para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019

3. Universal Gimbal Expansão Joint

Composto por dois foles ligados por um tubo de ligação e por um sistema de duplo cardápio circular,Esta articulação de expansão pode absorver movimentos laterais significativos em qualquer plano e movimentos angulares em qualquer direçãoO gimbal pode ser circular ou quadrado. Para gimbal circular, seu torque deve ser considerado, enquanto para quadrados, a instabilidade devido à curvatura deve ser levada em conta.o alfinete, e a capacidade das placas de dobradiças de suportar o impulso de pressão e outras forças externas adicionais, a junta de expansão absorve o impulso de pressão interna sem exercer força externa sobre o gasoduto.Consequentemente, a simplificação da instalação do suporte do gasoduto é viável.

Área de aplicação: Vários sistemas de tubulação complexos, compensando o deslocamento angular em vários sistemas de tubulação espaciais, como tubulações em forma de L, Z e U.

• Pressão de projeto: 0,1 a 4 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN5500mm [Poder ser personalizado para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019

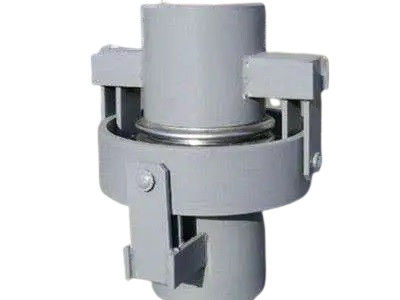

4. Single Gimbal Bellows Expansão Joint

Este tipo de junta de expansão pode absorver o deslocamento angular da tubulação em qualquer plano.Ele não só restringe o impulso de pressão da tubulação, mas também absorve o deslocamento angular em qualquer planoA articulação de expansão absorve o impulso de pressão interna sem exercer uma força externa sobre o gasoduto, pelo que é possível simplificar a instalação do suporte do gasoduto.O cardápio pode ser circular ou quadradoPara os cardápios circulares, o seu binário deve ser considerado, enquanto para os quadrados, a instabilidade devido à curvatura deve ser levada em conta.

Área de aplicação: Vários sistemas de tubulação complexos, compensando o deslocamento angular em vários sistemas de tubulação espaciais, como tubulações em forma de L, Z e U.

• Pressão de projeto: 0,1 a 4,0 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN3000mm [Poder ser personalizado para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019
