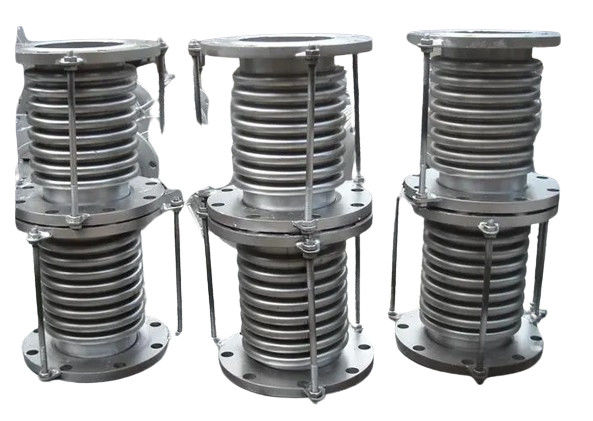

Juntura de expansão de Bellows Juntura de expansão universal desligada

1. Joint United Expansion

A articulação de expansão unida única, também conhecida como articulação de expansão de tipo de pressão interna axial única, é constituída por um fole e uma estrutura de suporte.Ele utiliza a deformação flexível dos fuzis para absorver o deslocamento axial, bem como uma pequena quantidade de deslocamento lateral e angular na tubulaçãoNão restringe o impulso de pressão, exigindo, por conseguinte, parafusos e dispositivos de orientação adequados.A pequena vara de ligação na junção de expansão serve como suporte rígido ou ajuste de deformação durante o transporte e não deve ser usada como uma vara de ligação estressada para equilibrar o impulso de pressãoEste tipo de estrutura é simples e rentável, pelo que deve ser considerado com alta prioridade sempre que aplicável em instalações de tubulação.

• Pressão de projeto: 0,1 a 4,0 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN5000mm [Customizável para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019

2. Universais Untied Expansão Joint

A junção de expansão unificada universal é composta por dois foles e componentes estruturais ligados por um tubo intermediário.É usado principalmente para absorver o deslocamento axial e lateral combinado e não pode suportar o impulso de pressão dos folesEsta concepção permite uma importante deflexão lateral.

As juntas de expansão unificadas universais não restringem o impulso de pressão, exigindo assim um aparelho de fixação e orientação suficiente.

• Pressão de projecto: 0,1 a 2,5 MPa
• Temperatura de projeto: -25 a 800 °C
• Tipo de ligação: flange/soldura
• Diâmetro nominal: DN100~DN3000mm [Poder ser personalizado para qualquer tamanho]
• As normas: EJMA, ASME, GB/T 12777-2019
